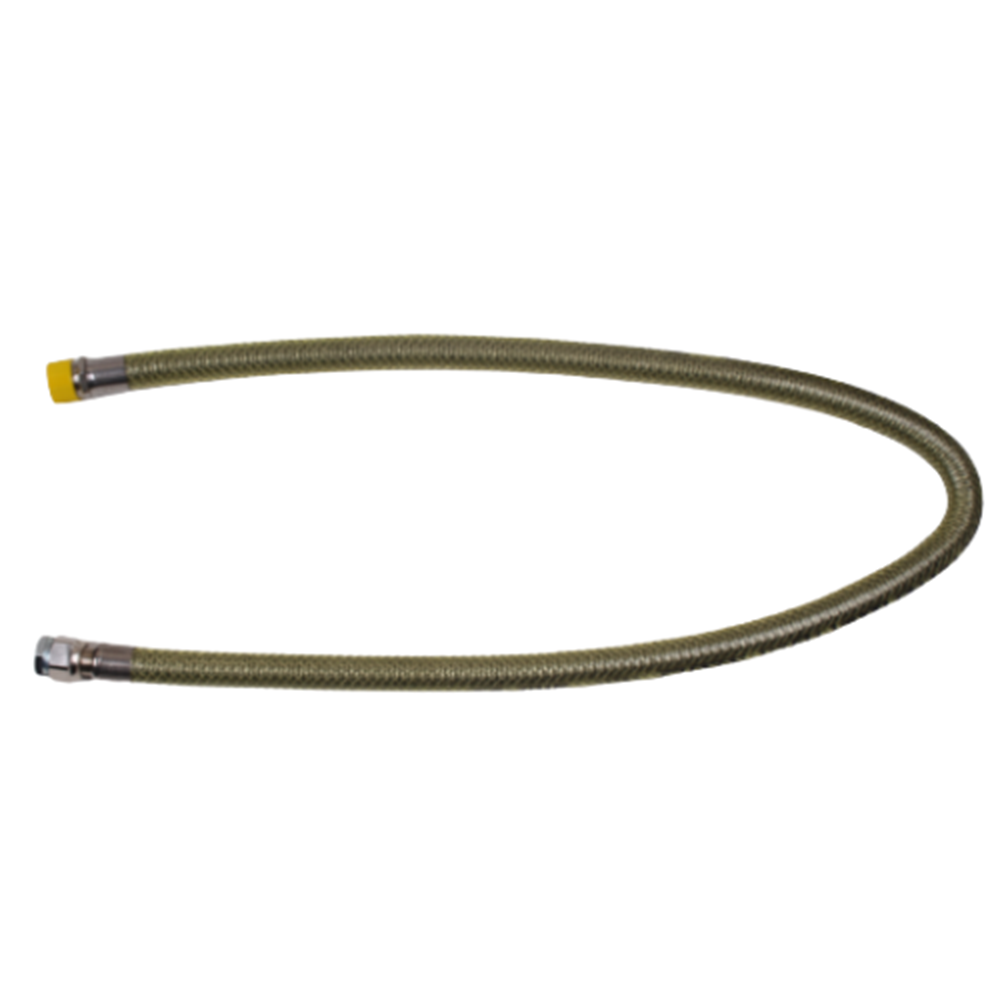

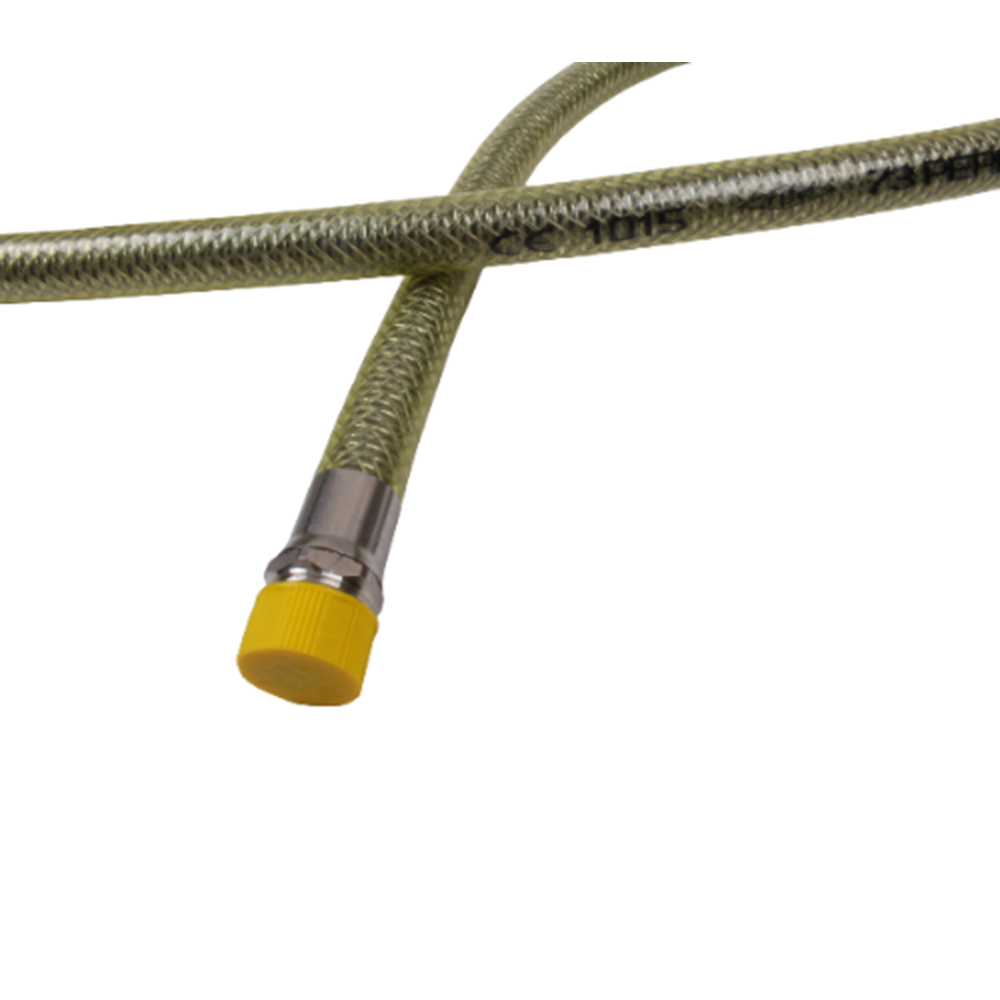

73PEPE 1000mm Flex Hortum Rekor Nipel

Ocak Flexi, doğalgaz vanaları ile ocakların bağlantı kurmasını sağlayan ve gaz kaçaklarını önleyen bir Doğalgaz Bağlantı Flex aparatıdır. 73Pepe tarafından TS EN 14800 ve CE BELGELERİ ile imal edilen bu bağlantı flexleri, paslanmaz çelikten PVC kaplama ile hazır hale getirilmektedir. Ocaklarda kullanılan bu bağlantı aparatı zaman ile eskiyebilmektedir ve eskiyen parçanın kaliteli bir bağlantı aparatı ile değiştirilmesi gereklidir. Sık sık temizlik yapılan ocak hortumları, kimyasal temizleyiciler yüzünden zarar görebilmektedir. Bu yüzden dönemsel olarak bu aparatların yenisi ile değiştirilmesi ve doğalgazdan kaynaklanabilecek sorunların en aza indirilmesi gereklidir.



Bağlantı flexi, özellikle çelik üzerine sarmal yapıda çelik tel ile sargı ve en son esneklik kazandıran kaplaması ile hazır hale getirilir. Çok telli sargı ve yanmaz dış kaplaması nedeniyle diğer ürünlerden oldukça farlı bir malzemeden imal edilir.



Bununla birlikte aşırı bükülmesi ve burulması, 60° C’tan daha sıcak alanlarda bulundurmak veya uzunluğu arttırabilmek amacıyla birkaç bağlantı flexini birleştirmek doğru bir kullanım değildir. Ayrıca aparatın ve parçaların, takılacak cihaz ile uyumlu olup olmadığına ve mevcut gaz kaçacağının kontrolünün yapılmadan bağlanması da tavsiye edilmemektedir. 73Pepe tarafından paslanmaz çelikten imal edilen flexler hortumdaki boğumların (tepeciklerin) sayısı ne kadar fazla ise hortumunuz hareketlere karşı o kadar dayanıklı olduğunu gösterir. Paslanmaz esnek hortumun paslanmaz örgüsündeki (aynı kalınlıktaki) tel adedi ne kadar fazla ise, hortumunuz da hareketlere karşı o kadar dayanıklı olduğunu ortaya koyar ve ocak veya fırınınızı gönül rahatlığıyla kullanılabilir. Esnek hortumun hiçbir parçası kuvvetli bir şekilde mıknatıs tutmamalıdır, mıknatıs tutan bir hortum, standartlara kesinlikle uygun değildir. Yemek pişirirken açığa çıkan buhar, temizlerken kullandığınız kimyasallar kısa zamanda bu parçaları paslandıracak ve gaz kaçağına sebebiyet verecektir.



Kullanım Alanları

• Doğalgazlı ocak,
• Fırın
• Gaz bağlantı



Kullanım Talimatları

1. Montaj mutlaka yetkili teknisyen tarafından yapılmalıdır.
2. Montaj esnasında burulma olmaması için REKOR sıkılırken iki adet anahtar kullanılmalı. Burulmayı önlemek için anahtarın biriyle hortum iç parça tutulurken ikinci anahtarla rekor sıkılmalıdır. Böylelikle burulmalar neticesiyle esnek metal hortumun zarar görmesi önlenmiş olur.
3. Esnek metal hortumun bükülme yarıçapına dikkat ediniz. (Bknz. Aşağıda teknik bilgi tablosu) bağlantı noktaları arasının hortuma zarar vermemesi için gereken radyus sağlanmalı böylelikle hortumun ve uç bağlantı parçalarına (Rakor ve Nipel) aşırı yük binerek kaynak noktalarından zarar görmesinin önüne geçiniz.
4. Esnek metal hortumun yanıcı ve parlayıcı malzemelerden uzak durmasına özen gösteriniz.



Yapılmaması Gerekenler

• Aşırı bükülmesi ve burulması,
• 60° C’tan daha sıcak alanlarda bulundurmak,
• Toplam uzunluğu arttırmak amacıyla iki veya daha fazla hortum takımını bağlamak,
• Bağlantı parçalarının ve cihazdaki bağlantı parçalarının veya gaz kaynağının uygunluğu hakkında şüpheler olmasına rağmen montajının yapılması,
• Bağlantı parçalarının uygunluğunu sağlayabilmek için herhangi bir adaptör kullanmak,
• Hortum takımının duvar, zemin veya tavana montajının yapılması;
• Hortum takımının basınç düşürme vanasının girişine montaj yapılması.



Yapılması Gerekenler

• Bu takımın, amaçlanan kullanım doğrultusunda yeterli akış hızı sağladığından emin olunması,
• Bütün montajların, yaygın uygulama kurallarının yanında yürürlükteki yerel kanunlar ve milli mevzuatlara uygun olarak yürütülmesi,
• Bağlantı noktasının konumu ve düzenlenmesine ilişkin talimatlar da dahil, hem hortum takımı imalatçısının montaj talimatlarını, hem de cihaz imalatçısının talimatlarının yerine getirilmesi.



Teknik Bilgi Tablosu

• Hortum Mlz.: AISI 304L Örgü Mlz. AISI 304
• Kaplama: PVC
• Bağlantı: Fittings AISI 303 & MS58 Pirinç
• Kaynak: Tig
• Minimum Bükülme: Radius’u 55 mm
• Çalışma Basıncı: 0.5 bar
• Oda Sıcaklığı: Min. -5 Max. +60



OCAK FIRIN – GAZ – BAĞLANTI FLEKSİ

Yangın Sınıfı: Class C s2 d0



Özellikler

• Azami yük: 1.000 N
• Boyut toleransı: uygun
• Darbe dayaınımı: uygun
• Nufuziyet dayanımı: uygun
• Elektriksel direnç: 0.8 Ohm/m
• Sızdırmazlık: 10cm3/h altında
• Debi (etkinlik): 1.8 m3/h
• Mekanik dayanım: 6 bar
• Sızıntı oranı: 10cm3/h
• Sızdırmazlık (Yangın halinde): 30 dakika için 650°C
• Dayanıklık: uygun



Bina içi Kullanım Amaçlı Gaz Cihazlarıyla Kullanım İçin Emniyet Metal Hortum Takımı

Hortum takımının herhangi bir parçasının bozulması veya tahribatı, hortum takımının tamamının değişmesini gerektirir, hortum takımının herhangi bir parçasında yapılan değişikler, bu takımın artık bu standartlara uygun olmadığı anlamına gelmelidir.



Contalar hasar gördüğü taktirde değiştirilmesi gerekmektedir. Değiştirildiğinde kullanılacak conta tii nbr özellikli contadır. Performans belirlenmemiştir (NPD)
