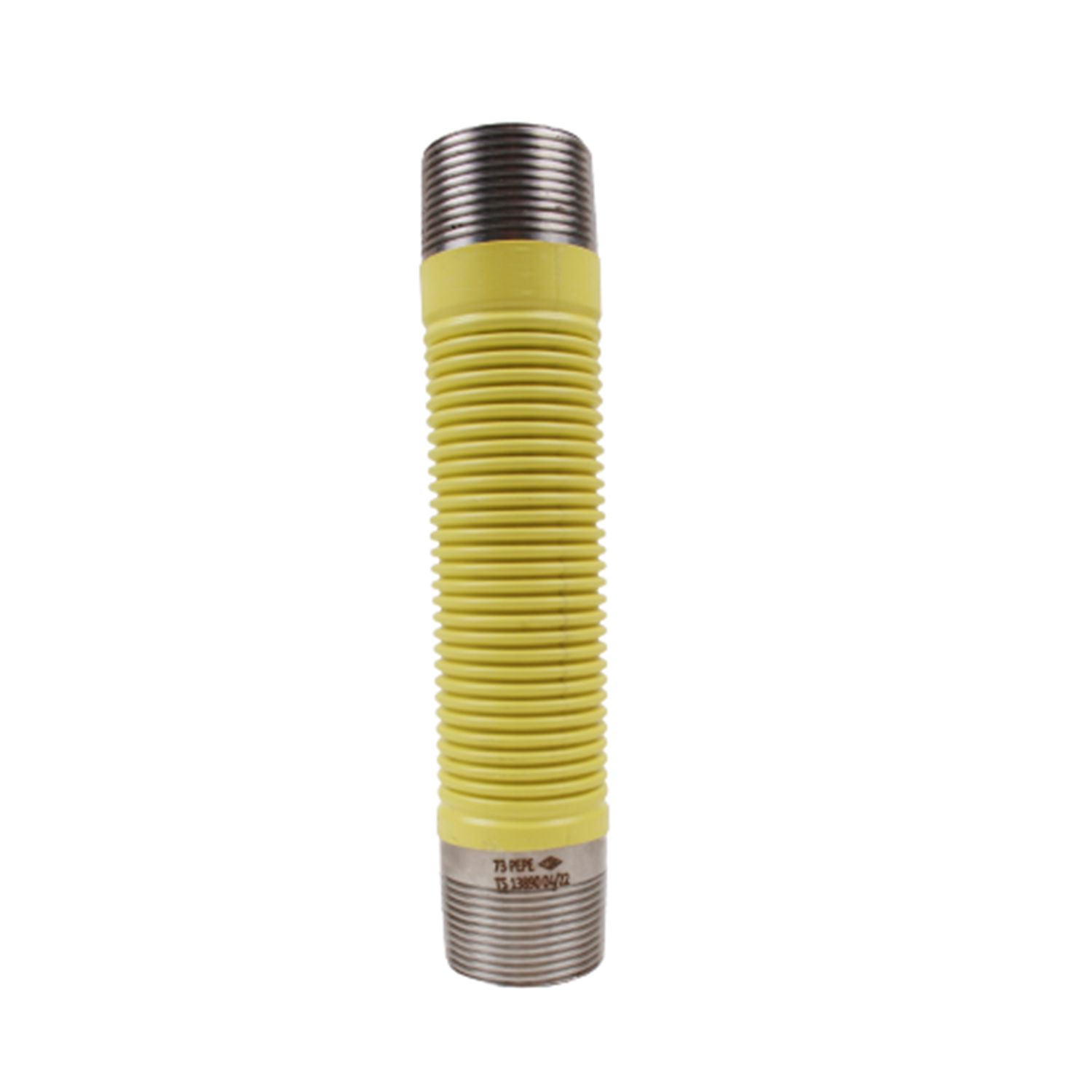

73PEPE PN1 DN25 L17cm Flex Hortum

Brülör Bağlantı Flexi, PVC Shirink kaplama ile 316L SS hortuma sarmalanmış ve Tig kaynak türü ile Gaz Brülörleri bağlantı noktasında kullanılan flex grubudur. Bu bağlantı parçaları hava, buhar ve gazlar gibi gazlı sıvılar ve su, yağlar ve kimyasallar gibi sıvılar dahil olmak üzere çok çeşitli sıvıları transfer etmek için kullanılır.



Malzemesinden dolayı sıcaklık ve basınca dayanıklıdır ancak yanıcı ve patlayıcı maddelerden uzak tutulması önerilir.  Bu tür maddeler, koruyucu PVC kaplama ve sızdırmazlık elemanlarına zarar verebilir. Esnek yapıları sayesinde montajı kolaydır ancak 2 rakor ile montajının yapılması önerilir. Burulmayı önlemek için anahtarın biriyle hortum iç parça tutulurken ikinci anahtarla rakor sıkılmalıdır. Böylelikle esnek metal hortumun zarar görmesi engellenmiş olunur.



Korozif ortamlara karşı uzun ömürlüdür ve Kolaylıkla eğilip bükülebilmeleri ve istenen ölçülerde rahatlıkla kesilebilmeleri sayesinde boru tesisatı yerine edilebilir.  Malzeme ve işgücünden tasarruf sağlamakla birlikte esnek yapıları sayesinde titreşimin olduğu bölgelerde, paslanmaz yapıları sayesinde de sert akışkanların olduğu bölgelerde rahatlıkla kullanılabilirler.



73Pepe tarafından ürün TS 13890 uygun olarak paslanmaz çelik, bakır alışımı ve nikel kaplı karbon çelik kullanılarak imal edilir.



Ürün Özellikleri

• Hortum: 316L SS
• Fittings: 304 SS
• Kaplama Malzemesi: PVC Shirink
• Kaynak Türü: Tig



Kullanım Alanları

• Gaz Brülörleri



Teknik Özellikler

Esnek metal hortum takımlarının firmamız tarafından DN 16, DN 20, DN 25, DN 32, DN 40 ve DN 50 ölçülerinde imalatı yapılmaktadır. Dolayısıyla 73Pepe esnek metal hortumlarının yarıçapları ve DN için tabloyu inceleyiniz.

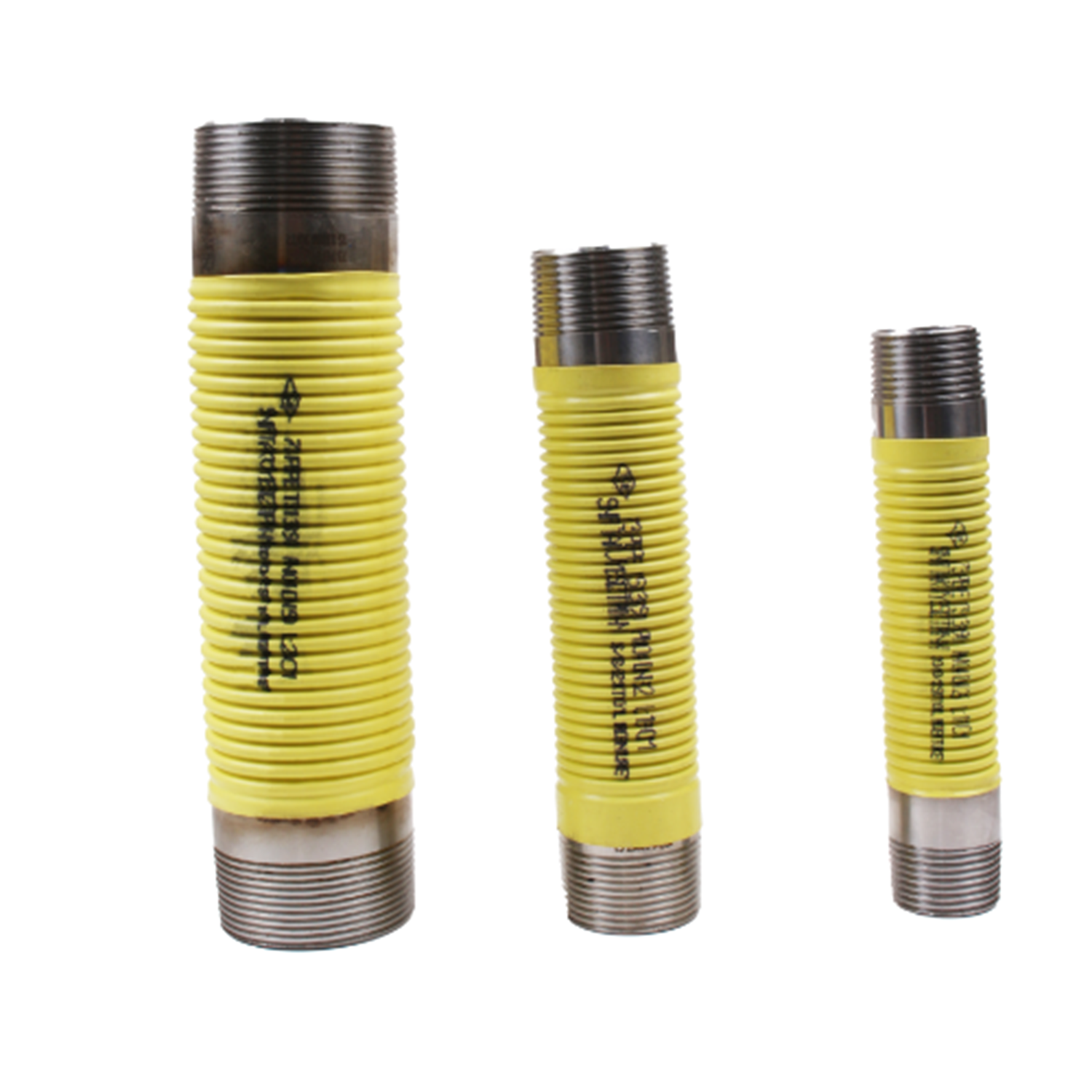

KOD	ÜRÜN
FB117-P	1¨ Brülör Flexi Mak. 17cm (N+N)
FB119-P	1 1/4¨ Brülör Flexi Mak. 19cm (N+N)
FB121-P	1 1/2¨ Brülör Flexi Mak. 21cm (N+N)
FB123-P	2¨ Brülör Flexi Mak. 23cm (N+N)



KULLANIM TALİMATI

• Montaj mutlaka yetkili teknisyen tarafından yapılmalıdır.
• Montaj esnasında burulma olmaması için rakor sıkılırken iki adet anahtar kullanılmalıdır. Burulmayı önlemek için anahtarın biriyle hortum iç parça tutulurken ikinci anahtarla rakor sıkılmalıdır. Böylelikle esnek metal hortumun zarar görmesi engellenmiş olunur.
• Esnek metal hortumun yanıcı ve parlayıcı malzemelerden uzak durmasına özen gösteriniz. Bu tür malzemeler ürünün üzerindeki koruyucu pvc kaplama ve sızdırmazlık elemanına zarar verebilir.
• Esnek metal hortum takımlarının firmamız tarafından DN 16, DN 20, DN 25, DN 32, DN 40 ve DN 50 ölçülerinde imalatı yapılmaktadır.



Flexible Hortum Bükme Yarıçapları ve Teknik Tablosu

DN	Bükme Yarıçapı
16	58 mm
20	70 mm
25	85 mm
32	105 mm
40	130 mm
50	160 mm

TS 13890 UYGUN İMAL EDİLMİŞTİR.
